更新时间：2021-09-20

本章节将对绘制折线、绘制虚线、分段颜色绘制折线、分段纹理绘制折线进行说明。通过这些功能可以绘制各种各样的规划路线或物体轨迹。

绘制折线

通过PolylineOptions类来设置折线的属性，绘制折线的示例代码如下：

//构建折线点坐标
LatLng p1 = new LatLng(39.97923, 116.357428);
LatLng p2 = new LatLng(39.94923, 116.397428);
LatLng p3 = new LatLng(39.97923, 116.437428);
List<LatLng> points = new ArrayList<LatLng>();
points.add(p1);
points.add(p2);
points.add(p3);

//设置折线的属性
OverlayOptions mOverlayOptions = new PolylineOptions()
        .width(10)
        .color(0xAAFF0000)
        .points(points);
//在地图上绘制折线
//mPloyline 折线对象
Overlay mPolyline = mBaiduMap.addOverlay(mOverlayOptions);

绘制效果如图：


PolylineOptions包含多种可供设置的属性。常用属性如下：

名称	说明
color	折线颜色
width	折线宽度
points	折线坐标点列表
colorsValues	分段折线颜色值列表
customTexture	折线自定义纹理
customTextureList	分段折线纹理列表
textureIndex	分段纹理绘制纹理索引
visible	折线是否可见
extraInfo	折线额外信息

绘制虚线

先绘制普通折线，然后可以通过两种方式来绘制虚线。
通过PolylineOptions设置

//设置折线的属性
OverlayOptions mOverlayOptions = new PolylineOptions()
        .width(10)
        .color(0xAAFF0000)
        .points(points)
        .dottedLine(true); //设置折线显示为虚线

通过Polyline对象设置

//设置折线显示为虚线
((Polyline) mPolyline).setDottedLine(true);

分段颜色绘制折线

自v3.6.0版本起，扩展了折线多段颜色绘制能力：支持分段颜色绘制。示例代码如下：

//构建折线点坐标
List<LatLng> points = new ArrayList<LatLng>();
points.add(new LatLng(39.965,116.404));
points.add(new LatLng(39.925,116.454));
points.add(new LatLng(39.955,116.494));
points.add(new LatLng(39.905,116.554));
points.add(new LatLng(39.965,116.604));

List<Integer> colors = new ArrayList<>();
colors.add(Integer.valueOf(Color.BLUE));
colors.add(Integer.valueOf(Color.RED));
colors.add(Integer.valueOf(Color.YELLOW));
colors.add(Integer.valueOf(Color.GREEN));

//设置折线的属性
OverlayOptions mOverlayOptions = new PolylineOptions()
        .width(10)
        .color(0xAAFF0000)
        .points(points)
        .colorsValues(colors);//设置每段折线的颜色

//在地图上绘制折线
//mPloyline 折线对象
Overlay mPolyline = mBaiduMap.addOverlay(mOverlayOptions);

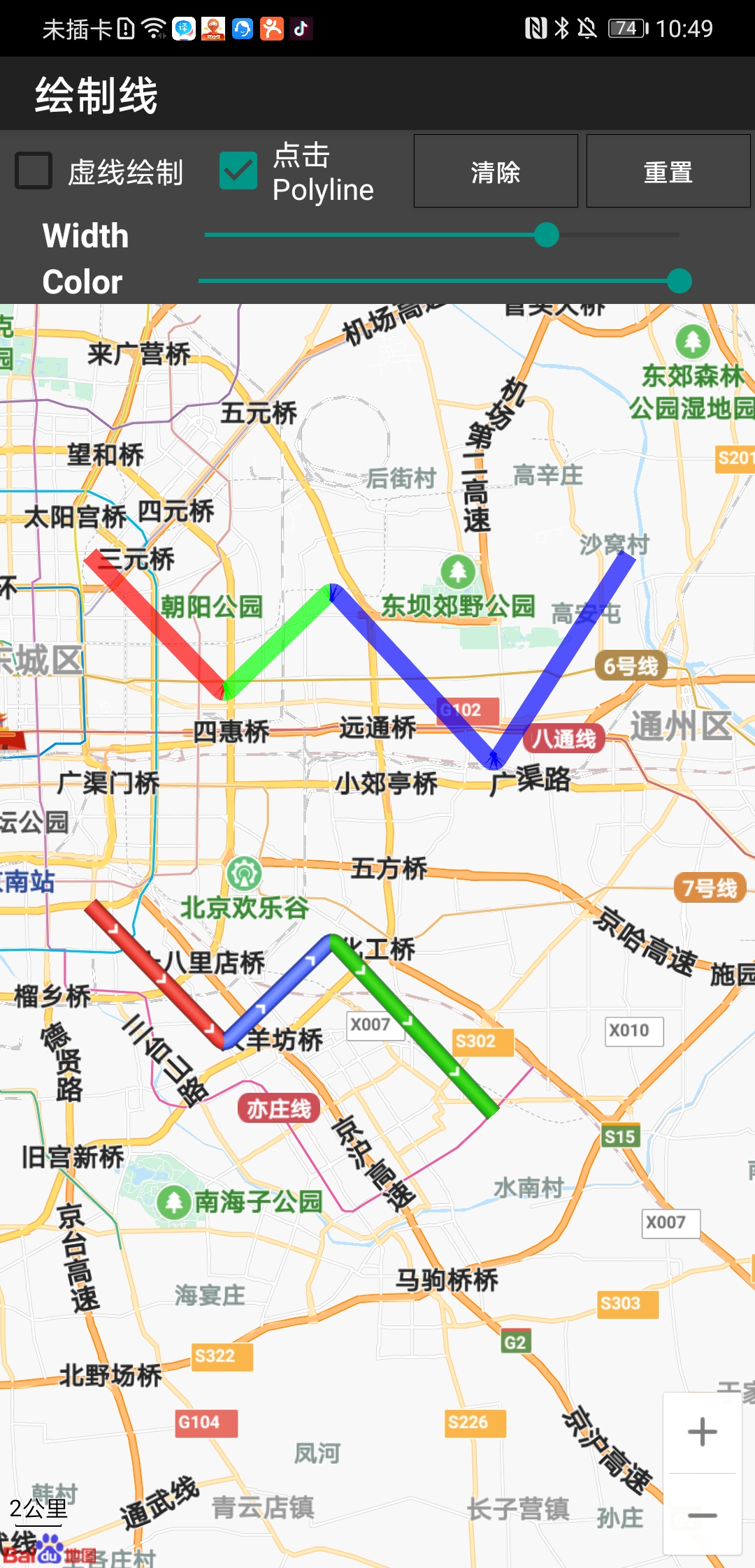

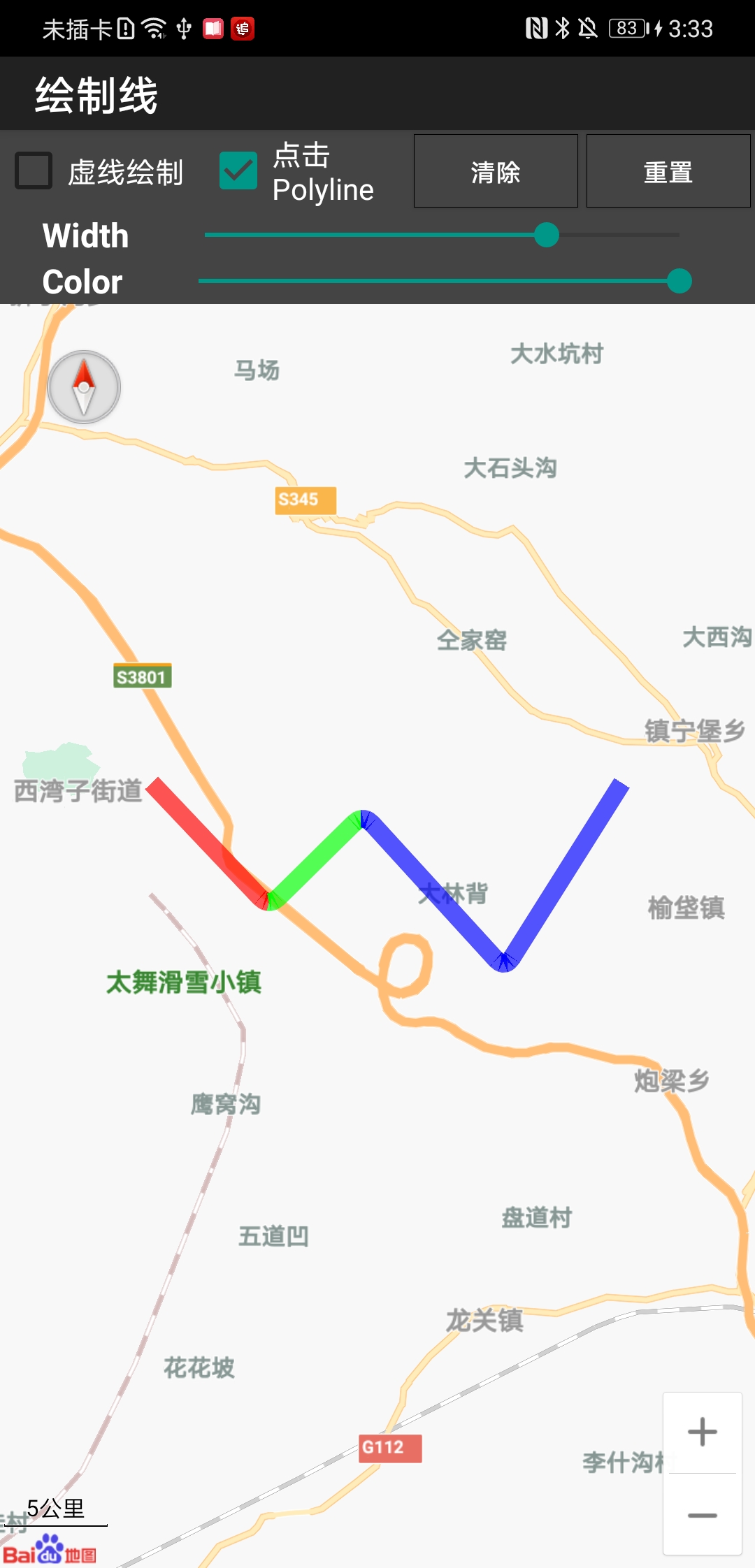

显示效果如图：


分段纹理绘制折线

自v3.6.0起，扩展了折线多段颜色绘制能力：增加支持分段纹理绘制。

纹理素材格式：纹理图片宽高须是2的整数幂，如16*64，否则绘制可能有问题；若设置了纹理图片，折线颜色将无效。分段纹理绘制折线时建议开启绘制虚线。

注意：目前仅支持对折线设置纹理，其余覆盖物目前暂不支持设置纹理。

示例代码如下：

//构建折线点坐标
List<LatLng> points = new ArrayList<LatLng>();
points.add(new LatLng(39.865, 116.444));
points.add(new LatLng(39.825, 116.494));
points.add(new LatLng(39.855, 116.534));
points.add(new LatLng(39.805, 116.594));

//添加纹理图片
List<BitmapDescriptor> textureList = new ArrayList<>();
textureList.add(mRedTexture);
textureList.add(mBlueTexture);
textureList.add(mGreenTexture);

//添加纹理索引
List<Integer> indexList = new ArrayList<>();
indexList.add(0);
indexList.add(1);
indexList.add(2);


//设置折线的属性
OverlayOptions mOverlayOptions = new PolylineOptions()
        .width(20)
        .dottedLine(true)
        .points(points)
        .customTextureList(textureList)
        .textureIndex(indexList);//设置纹理列表

//在地图上绘制折线
//mPloyline 折线对象
Overlay mPolyline = mBaiduMap.addOverlay(mOverlayOptions);

显示效果如图：


Polyline的点击事件

点击polyline会回调BaiduMap.OnPolylineClickListener接口的onPolylineClick方法。

示例代码如下：

BaiduMap.OnPolylineClickListener listener = new BaiduMap.OnPolylineClickListener() {
    //处理Polyline点击逻辑
    @Override
    public boolean onPolylineClick(Polyline polyline) {
        Toast.makeText(PolylineDemo.this, "Click on polyline", Toast.LENGTH_LONG).show();
        return true;
    }
};

//设置Polyline点击监听器
mBaiduMap.setOnPolylineClickListener(listener);

显示效果如图：


Polyline大地曲线

通过PolylineOptions类来设置大地曲线的属性，示例代码如下:

LatLng latLngAAAA = new LatLng(36.53, -121.47);
LatLng latLngBBBB = new LatLng(22.33, 114);
List<LatLng> pointss = new ArrayList<LatLng>();
pointss.add(latLngAAAA);
pointss.add(latLngBBBB);
// 覆盖物参数配置
OverlayOptions ooGeoPolyline = new PolylineOptions()
// 大地曲线
        .isGeodesic(true)
        .width(mWidth)
        // 折线经度跨180需增加此字段
        .lineDirectionCross180(PolylineOptions.LineDirectionCross180.FROM_WEST_TO_EAST)
        .points(pointss);// 折线坐标点列表 数目[2,10000]，且不能包含 null
// 添加覆盖物
mGeoPolyline = (Polyline) mBaiduMap.addOverlay(ooGeoPolyline);

显示效果如图：

Polyline渐变色

通过PolylineOptions类来设置Polyline渐变色的属性，示例代码如下：

LatLng latLngUU = new LatLng(40.065, 116.444);
LatLng latLngVV = new LatLng(40.025, 116.494);
LatLng latLngWW = new LatLng(40.055, 116.534);
LatLng latLngXX = new LatLng(40.005, 116.594);
LatLng latLngYY = new LatLng(40.065, 116.644);
List<LatLng> pointsGradientList = new ArrayList<LatLng>();
pointsGradientList.add(latLngUU);
pointsGradientList.add(latLngVV);
pointsGradientList.add(latLngWW);
pointsGradientList.add(latLngXX);
pointsGradientList.add(latLngYY);
// 折线每个点的颜色值
List<Integer> colorValue = new ArrayList<Integer>();
colorValue.add(0xAAFF0000);
colorValue.add(0xAA00FF00);
colorValue.add(0xAA0000FF);
colorValue.add(0xAA00FF00);
colorValue.add(0xAAFF0000);
// 覆盖物参数配置
OverlayOptions ooPolylineG = new PolylineOptions()
        .width(mWidth)// 设置折线线宽， 默认为 5， 单位：像素
        .isGradient(true) // 渐变色折线
        .points(pointsGradientList)// 设置折线坐标点列表
        .colorsValues(colorValue);// 设置折线每个点的颜色值，每一个点带一个颜色值，绘制时按照索引依次取值每
// 添加覆盖物
mGradientPolyline = (Polyline) mBaiduMap.addOverlay(ooPolylineG);

显示效果如图：
