更新时间:2021年02月25日
本章节将对绘制弧线、绘制圆以及多边形进行说明。
绘制弧线

arcline更新接口

接口 说明
updateCoordinates 更新经纬度数组
updateWidth 更新线宽
updateColor 更新color
updateLineDashType 更新虚线类型,ios独有

弧线由Arc类定义,一条弧线由起点、中点和终点三个点确定位置。
示例代码如下:

/// 坐标点
List<BMFCoordinate> coordinates = List(3);
coordinates[0] = BMFCoordinate(40.065, 116.224);
coordinates[1] = BMFCoordinate(40.125, 116.404);
coordinates[2] = BMFCoordinate(40.065, 116.504);

/// 构造ArcLine
BMFArcline arcline = BMFArcline(
        coordinates: coordinates,
        lineDashType: BMFLineDashType.LineDashTypeNone,
        width: 6,
        color: Colors.blue);

/// 添加arcLine
myMapController?.addArcline(arcline);
绘制效果如图:



绘制圆

圆由BMFCircle类定义,开发者可以通过BMFCircle类设置圆心位置、半径(米)、边框以及填充颜色。
示例代码如下:

/// 构造圆
BMFCircle circle = BMFCircle(
        center: BMFCoordinate(40.048, 116.404),
        radius: 5000,
        width: 6,
        strokeColor: Colors.green,
        fillColor: Colors.amber,
        lineDashType: BMFLineDashType.LineDashTypeSquare);

/// 添加圆
myMapController?.addCircle(circle)
绘制效果如图:



Circle镂空

实例代码如下:

  // 多边形镂空图形:
  List<BMFHollowShape> hollowShapes = []; // 图形数据模型
  List<BMFCoordinate> coordinates = List(4);// 经纬度数据

  coordinates[0] = BMFCoordinate(40.055056, 116.309102);
  coordinates[1] = BMFCoordinate(40.055056, 116.307102);
  coordinates[2] = BMFCoordinate(40.057056, 116.307102);
  coordinates[3] = BMFCoordinate(40.057056, 116.309102);

  BMFHollowShape polygonHollowShape =
    BMFHollowShape.polygon(coordinates: coordinates);
  hollowShapes.add(polygonHollowShape);

  _circle0.updateHollowShapes(hollowShapes);

  // 圆形镂空图形
  List<BMFHollowShape> hollowShapes = [];// 图形数据模型
  BMFHollowShape circleHollowShape =
    BMFHollowShape.circle(center: _circle0.center, radius: 100);
  hollowShapes.add(circleHollowShape);
  _circle0.updateHollowShapes(hollowShapes);

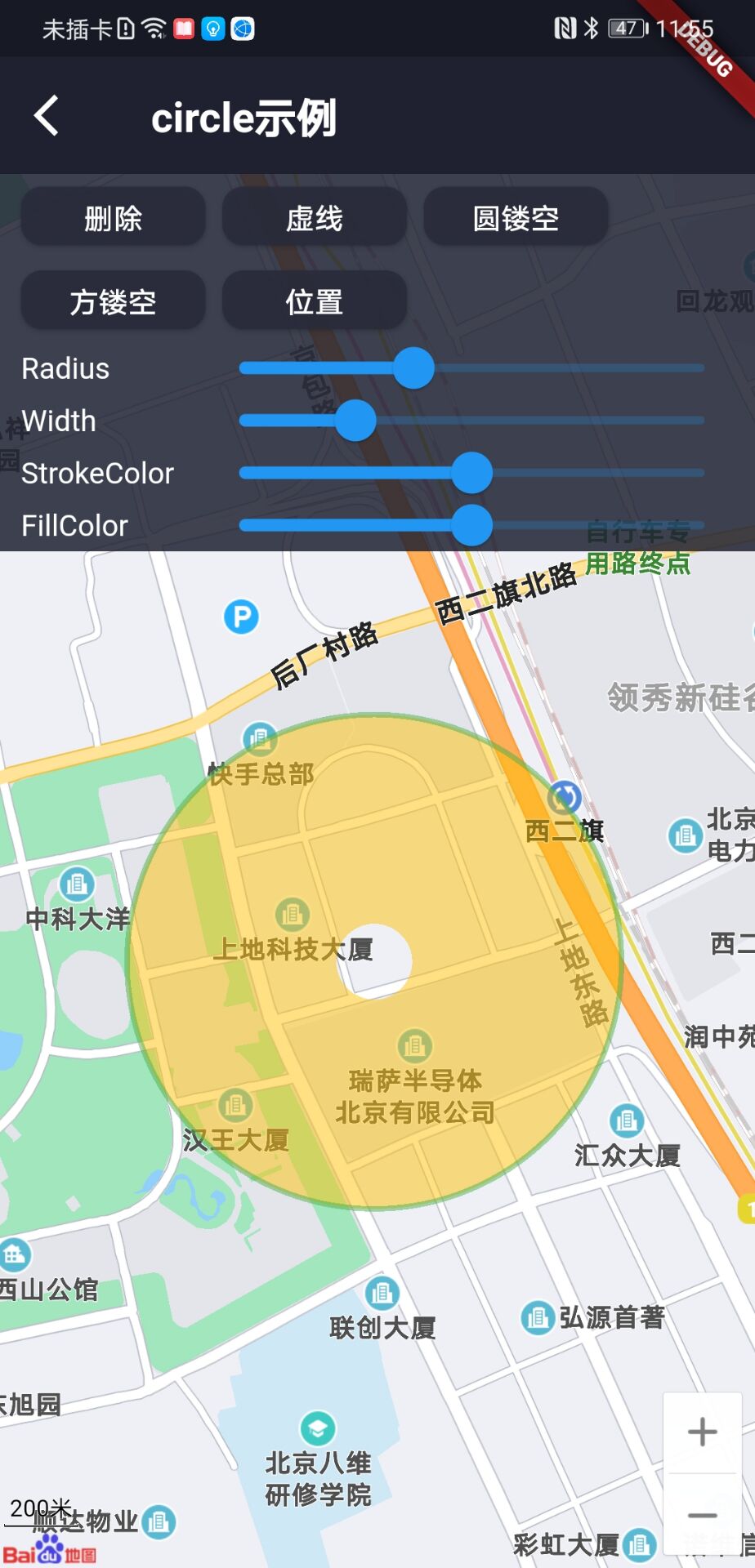

显示的效果如下:


circle更新接口

接口 说明
updateCenter 更新圆心点经纬度
updateRadius 更新半径
updateWidth 更新线宽
updateStrokeColor 更新strokeColor
updateFillColor 更新fillColor
updateLineDashType 更新虚线类型
updateDottedLine 更新是否虚线 Android独有
updateHollowShapes 更新镂空区, Android独有
绘制多边形

多边形由BMFPolygon类定义。开发者可以通过BMFPolygon来设置多边形的位置、边框和填充颜色。一个多边形是一组Latlng点按照传入顺序连接而成的封闭图形。
示例代码如下:

/// 坐标点
List<BMFCoordinate> coordinates = List(5);
    coordinates[0] = BMFCoordinate(39.965, 116.204);
    coordinates[1] = BMFCoordinate(39.865, 116.204);
    coordinates[2] = BMFCoordinate(39.865, 116.304);
    coordinates[3] = BMFCoordinate(39.905, 116.254);
    coordinates[4] = BMFCoordinate(39.965, 116.304);

/// 构造Polygon
BMFPolygon polygon = BMFPolygon(
        coordinates: coordinates,
        strokeColor: Colors.blue,
        width: 4,
        fillColor: Colors.brown);

/// 添加polygon
myMapController?.addPolygon(polygon);

绘制效果如图:


Polygon镂空

示例代码如下:

  // 多边形镂空图形:
  List<BMFHollowShape> hollowShapes1 = []; // 图形数据模型
  List<BMFCoordinate> coordinates1 = List(5);
  coordinates1[0] = BMFCoordinate(39.925, 116.525);
  coordinates1[1] = BMFCoordinate(39.885, 116.525);
  coordinates1[2] = BMFCoordinate(39.885, 116.575);
  coordinates1[3] = BMFCoordinate(39.925, 116.575);
  coordinates1[4] = BMFCoordinate(39.945, 116.550);

  BMFHollowShape polygonHollowShape1 =
    BMFHollowShape.polygon(coordinates: coordinates1);
  hollowShapes1.add(polygonHollowShape1);

  _polygon1.updateHollowShapes(hollowShapes1);

///圆形镂空图形:
  BMFCoordinate center1 = BMFCoordinate(39.920, 116.550);// 中心点坐标
  BMFHollowShape circleHollowShape1 =
    BMFHollowShape.circle(center: center1, radius: 1500);
  hollowShapes1.add(circleHollowShape1);
  _polygon1.updateHollowShapes(hollowShapes1);

显示的效果如下:


polygon更新接口

接口 说明
updateCoordinates 更新经纬度数组
updateWidth 更新线宽
updateStrokeColor 更新strokeColor
updateFillColor 更新fillColor
updateLineDashType 更新虚线类型
updateHollowShapes 更新镂空区, iOS暂不支持
